miten ro-kalvo toimii: Sovellukset, valintakriteerit ja käytännön ohjeet

Jokaisen käänteisosmoosijärjestelmän ytimessä on ohut, vaatimaton kalvo, joka huolehtii vedenpuhdistuksesta. RO-kalvoja käytetään kotitalouksien juomaveden puhdistimissa, murtoveden käsittelyssä, teollisuuden prosessivedessä ja jopa meriveden suolanpoistossa. Mutta miten RO-kalvo toimii? Tässä oppaassa selitämme tämän merkittävän suodatustekniikan periaatteen, rakenteen ja käyttöolosuhteet sekä sen, mitä se tarkoittaa oikean kalvon valinnassa ja ylläpidossa.

Tiede käänteisosmoosin takana

Termillä "käänteisosmoosi" on järkeä vain, jos ymmärrät ensin normaalin osmoosin. Osmoosi on luonnollinen prosessi, jossa vesi liikkuu puoliläpäisevän kalvon läpi alueelta, jossa liuenneen aineen pitoisuus on korkeampi, ja yrittää tasapainottaa molempia puolia.

Luonnollinen osmoosi vs. käänteisosmoosi

Luonnollisessa osmoosissa käyttövoimana on osmoottinen paine-ero. Jos asetat suolaveden puoliläpäisevän kalvon toiselle puolelle ja makean veden toiselle puolelle, puhdas vesi kulkeutuu vähitellen suolaveden puolelle, kunnes pitoisuudet tasoittuvat.

Käänteisosmoosi yksinkertaisesti kääntää tämän virtauksen. Kohdistamalla ulkoista painetta syöttöpuolelle, luonnollisen osmoottisen paineen tasolla, vesimolekyylit pakotetaan siirtymään korkean pitoisuuden puolelta matalan pitoisuuden puolelle. Suolat ja useimmat muut liuenneet epäpuhtaudet eivät pääse kulkemaan kalvon läpi, joten ne jäävät tiivistetyksi virtaksi, joka tunnetaan nimellä tiiviste tai suolavesi.

Tästä syystä RO-järjestelmä tuottaa aina kaksi virtaa: puhdistettua permeaattia ja tiivistettyä rejektivettä.

RO-kalvon anatomia

Useimmat nykyaikaiset RO-kalvot ovat ohutkalvokomposiittikalvoja (TFC), jotka on rakennettu kolmesta erillisestä kerroksesta, jotka toimivat yhdessä.

• Kuitukangas polyesterikangas: Taustakerros, joka antaa kalvolle mekaanisen lujuuden kestämään käyttöpainetta.
• Polysulfonitukikerros: Mikrohuokoinen keskikerros, joka tarjoaa tasaisen ja tasaisen pinnan aktiiviselle esteelle.
• Polyamidi ohut kalvo: Ylin aktiivinen kerros, alle mikronin paksuinen, joka todella suorittaa hylkäämisen. Tämä tiheä, silloitettu polymeeri päästää vesimolekyylit kulkemaan läpi samalla kun se estää liuenneet suolat, orgaaniset aineet ja mikro-organismit.

Tyypillisessä spiraalissa kierretyssä elementissä nämä litteät levyt suljetaan kirjekuoriin, kääritään keskeisen permeaatin keräysputken ympärille ja erotetaan verkkovälikkeillä, jotka luovat virtauskanavia syöttövedelle ja tiivisteelle.

Kuinka vesi kulkee RO-kalvon läpi

Veden liikkuminen kalvon läpi ei ole yksinkertainen seulavaikutus. Se voidaan jakaa neljään vaiheeseen:

1. Paineistus: Pumppu nostaa syöttöveden paineen selvästi liuoksen osmoottisen paineen yläpuolelle. Kotitalousjärjestelmissä tämä on yleensä 12V tai 24V tehostuspumppu.
2. Ota yhteyttä: Paineistettu syöttövesi virtaa kalvon pinnan poikki, ja vesimolekyylit alkavat liueta ja diffundoitua aktiivisen polyamidikerroksen läpi.
3. Erottaminen: Varautunut, silloitettu polymeerirakenne hylkii liuenneet ionit ja orgaaniset molekyylit ja jäävät syöttöpuolelle.
4. Kokoelma: Permeaatin puolelta ilmaantuva puhdistettu vesi kulkee kalvovaippaa pitkin keskusputkeen, kun taas tiivistetty rejektivirta huuhdellaan ulos elementistä.

Tätä mekanismia kuvataan usein liuosdiffuusiona: vesi jakautuu kalvomateriaaliin, diffundoituu sen läpi ja tulee esiin toiselta puolelta. Epäpuhtaudet, jotka eivät voi liueta aktiiviseen kerrokseen tai diffundoitua sen läpi, säilyvät.

Mitä RO-kalvo poistaa

RO-kalvot tunnetaan parhaiten liuenneiden suolojen hylkimisestä, mutta niiden hylkäysalue on paljon laajempi. Alla olevassa taulukossa on yhteenveto tavallisten kontaminanttiryhmien tyypillisistä hylkäysmääristä.

Hylkäämisnopeudet riippuvat kalvon tyypistä, käyttöpaineesta, veden lämpötilasta ja syöttöveden kemiasta. Esimerkiksi meriveden suolanpoistoon suunnitellut korkeapainekalvot valitaan erityisesti suolanpoistokykynsä perusteella.

Tärkeimmät tekijät, jotka vaikuttavat RO-kalvon suorituskykyyn

Kalvo ei toimi erikseen. Todellinen suorituskyky riippuu useista käyttöolosuhteista:

• Syöttöpaine: Korkeampi paine yleensä lisää permeaatin virtausta, mutta maksimikäyttöpaineen ylittäminen voi vahingoittaa kalvoa.
• Veden lämpötila: Kalvot tuottavat enemmän vettä korkeammissa lämpötiloissa. Nyrkkisääntönä on, että virtaus muuttuu noin 3 % celsiusastetta kohden.
• Syöttövesi TDS: Suurempi suolamäärä tarkoittaa korkeampaa osmoottista painetta, joten saman virtauksen saavuttamiseen tarvitaan enemmän energiaa.
• pH-taso: TFC-kalvot toimivat yleensä parhaiten pH-alueella noin 2-11. Äärimmäiset arvot voivat heikentää polyamidikerrosta.
• Likaantuminen ja hilseily: Suspendoituneet hiukkaset, biologinen kasvu ja kalsiumin hilseily tukkivat kalvon pinnan ja heikentävät suorituskykyä ajan myötä.

RO-kalvo täydellisessä järjestelmässä

Kalvo toimittaa puhdasta vettä vain, kun muu järjestelmä tukee sitä. Tyypillisessä kotitalouksien RO-puhdistimessa kalvo toimii yhdessä sedimenttisuodattimien, aktiivihiilipatruunoiden, tehostinpumpun ja solenoidiventtiilien kanssa.

Sisääntuleva vesi kulkee ensin PP-sedimenttipatruunan läpi hiukkasten poistamiseksi ja sitten aktiivihiilen läpi kloorin poistamiseksi, mikä muuten vahingoittaisi polyamidikalvoa. Pumppu nostaa painetta kalvon ohjaamiseksi, kun taas solenoidiventtiilit ohjaavat huuhtelua ja sulkemista. Kalvon jälkeen jälkihiilisuodatin, kuten T33-patruuna, kiillottaa makua ennen kuin vesi pääsee hanaan.

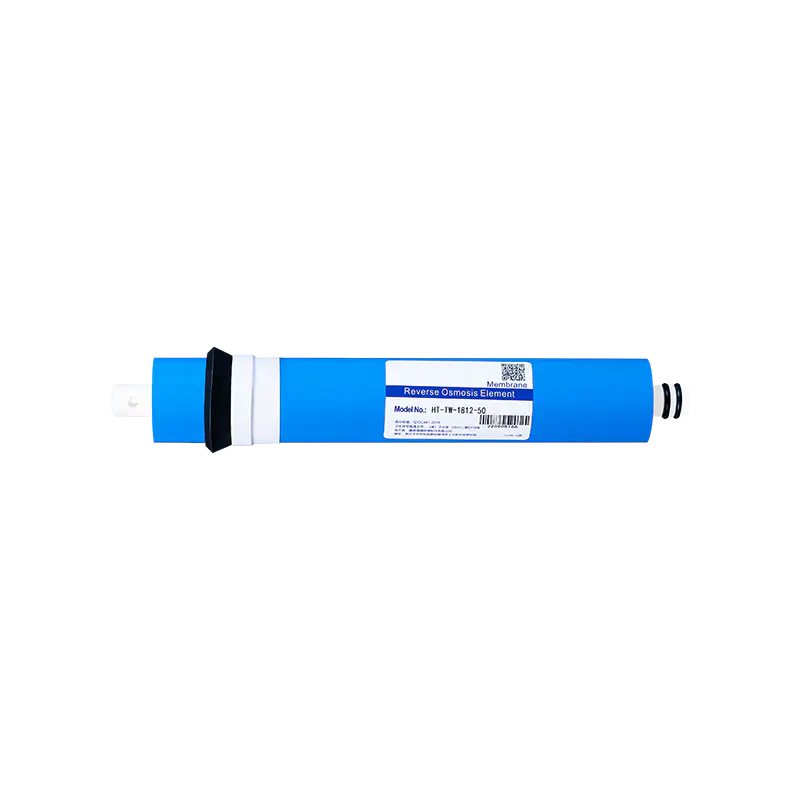

Kotitalouksien käänteisosmoosikalvoelementit vedenpuhdistimiin Tämä RO-kalvo täydentää yllä kuvatun suodatusjärjestelmän ja poistaa epäpuhtaudet, bakteerit ja virukset. Valitse järjestelmääsi sopivista malleista, joissa on vaihtelevat virtausnopeudet ja suolan poisto. Näytä tuote →

Tästä syystä kalvoa ei pidä arvioida erikseen. Koko järjestelmän suorituskyky riippuu siitä, että jokainen komponentti toimii yhdessä. Voit lukea lisää aiheesta miten RO-kalvosuodatinpatruunat takaavat puhtaan juomaveden yksityiskohtaisessa oppaassamme.

Kotitalouksien vs. teollisuuden RO-kalvot

Vaikka toimintaperiaate on identtinen, kalvot on suunniteltu hyvin erilaisiin mittakaaviin ja syöttövesiolosuhteisiin.

Kotitalouksien RO-kalvot

Kotitalouskalvot ovat kompakteja spiraaliin kierrettyjä elementtejä, tyypillisesti 1812 tai 2012 kokopakkauksissa, jotka tuottavat 50-100 gallonaa permeaattia päivässä. Ne on suunniteltu alhaiseen paineeseen, korkeaan palautumiseen ja yksinkertaiseen vaihtoon.

Teolliset RO-kalvot

Teollisuuselementit, kuten 4040 ja 8040, ovat paljon suurempia ja rakennettu suurempia virtausnopeuksia ja kovempaa syöttövettä varten. Erikoiselementtejä on saatavana eri sovelluksiin:

• Matalaenergiaiset ja erittäin matalapaineiset kalvot, kuten TW4040, vähentävät käyttökustannuksia murtoveden käsittelyssä.
• BW8040:n kaltaiset vähän likaantuvat, hyvin hylkivät murtovesikalvot kestävät orgaanista ja hiukkasmaista likaantumista.
• Meriveden suolanpoistokalvot, kuten SW8040, on suunniteltu hylkimään suolaa erittäin korkeassa käyttöpaineessa.

Teollinen 4040 RO -kalvo suuren kapasiteetin vedenkäsittelyyn Suurempi elementti, joka on suunniteltu kovempaa syöttövettä ja suurempia virtausnopeuksia varten. Saatavana saastumisenesto-, korkeavirtaus- tai korkea suolanpoistotyypeissä, jotka tarjoavat vakaan suolanpoiston jopa 99,6 %:iin. Näytä tuote →

Oikean kalvon valitseminen tarkoittaa syöttöveden laadun, tavoitepermeaatin laadun ja käyttöpaineen yhteensovittamista sen sijaan, että valitaan vain suurin saatavilla oleva elementti.

Huoltovinkkejä kalvon käyttöiän pidentämiseksi

RO-kalvot eivät kestä ikuisesti, mutta asianmukaisella hoidolla kotikalvo voi palvella luotettavasti kahdesta kolmeen vuotta. Teollisuuskalvot kestävät vielä pidempään, kun syöttövesi on esikäsitelty kunnolla.

• Vaihda esisuodattimet ajoissa: Sedimentti- ja hiilipatruunat suojaavat kalvoa hiukkasilta ja kloorilta. Niiden huomiotta jättäminen on nopein tapa vahingoittaa kalvoa.
• Huuhtele järjestelmä säännöllisesti: Automaattisesti huuhtelevat solenoidiventtiilit auttavat pesemään pois hylätyt suolat ja epäpuhtaudet kalvon pinnalta.
• Seuraa painetta ja palautumista: Suunnittelualueen ulkopuolella toimiminen nopeuttaa hilseilyä ja lyhentää kalvon käyttöikää.
• Tarkkaile ikääntymisen merkkejä: Huomattava permeaatin virtauksen lasku, korkeampi TDS tuotevedessä tai maun muutos osoittavat, että on aika vaihtaa.

RO-kalvon toiminnan ymmärtäminen helpottaa oikean kalvotyypin valitsemista, luotettavan järjestelmän suunnittelua ja suorituskykyongelmien vianmääritystä. Kalvo on käänteisosmoosin ydin, mutta se on myös osa, joka hyötyy eniten asianmukaisesta esikäsittelystä, paineesta ja kunnossapidosta.

Valitsetpa sitten kotitalouskalvon juomaveden puhdistajaksi tai teollisuuselementin murtoveden käsittelyyn, perusasiat oikealla tavalla säästät aikaa, vettä ja rahaa. Jos haluat apua oikean kalvon tunnistamisessa sovellukseesi, ota yhteyttä tiimiimme .
